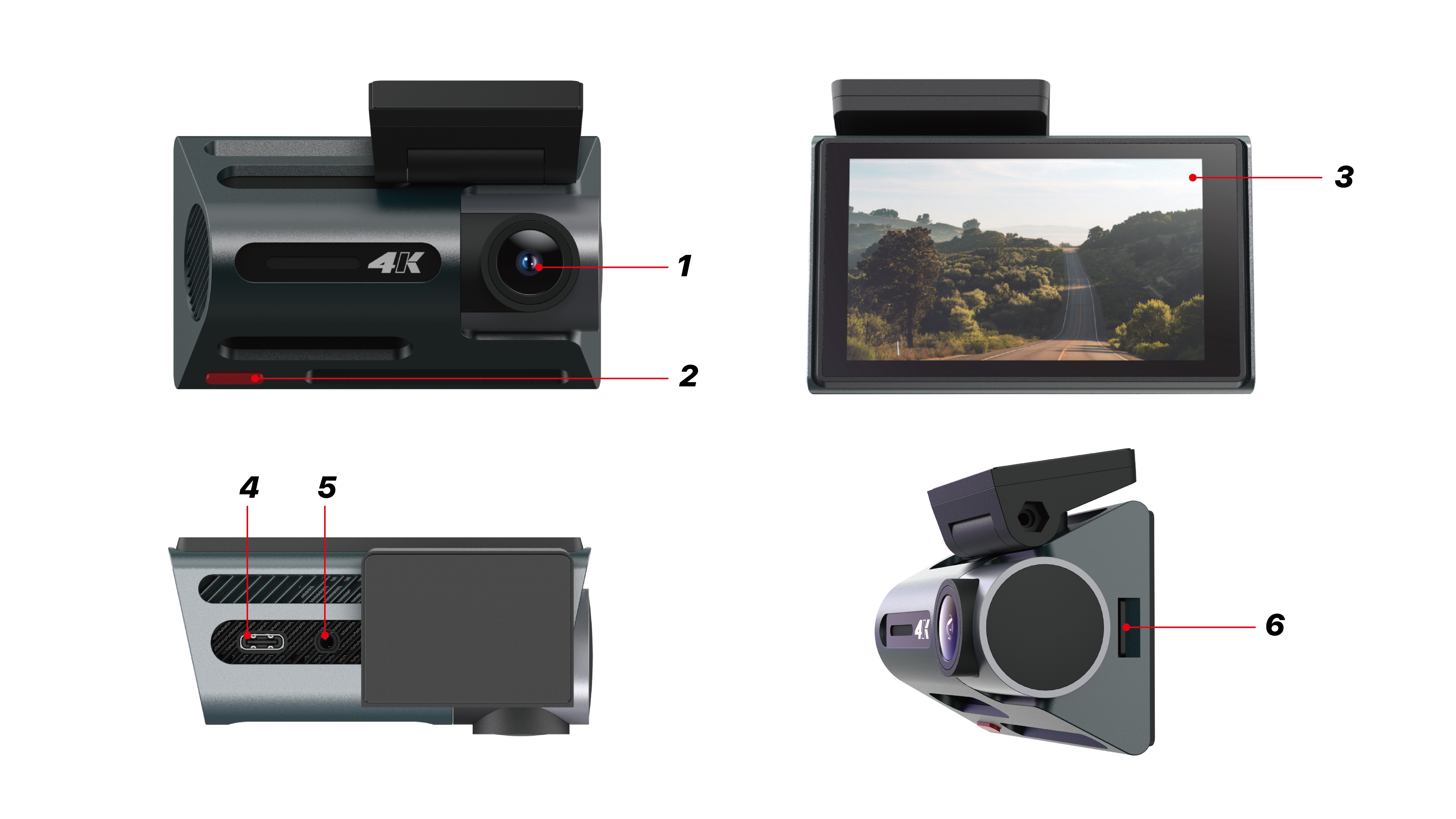

01.產品外觀

1. 4K攝像頭

2. 電源鍵

3. IPS屏幕

4. Type-c接口

5. 後拉接口

6. TF存儲卡（class10以上，512MB~256GB，不能超過256GB）

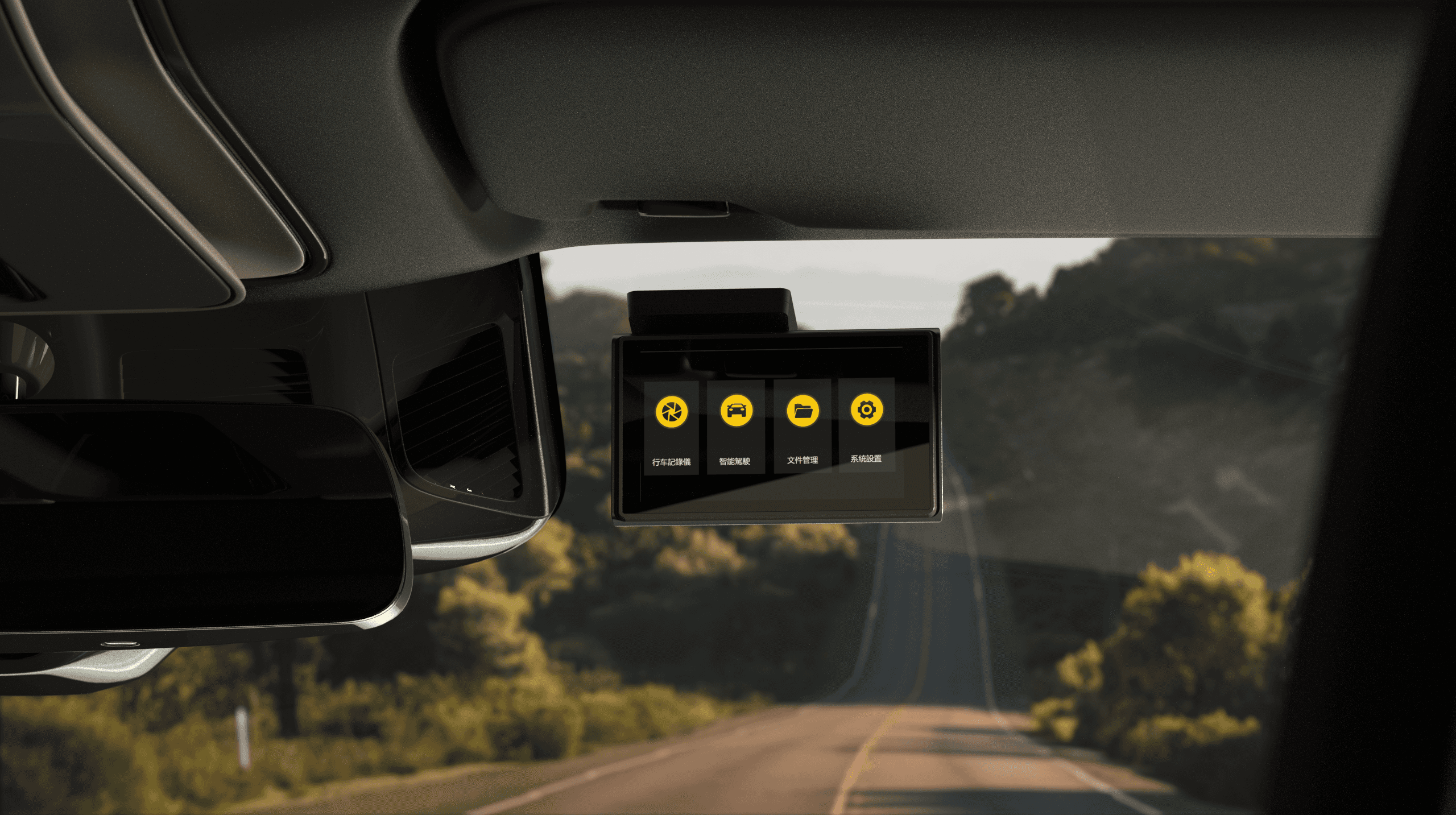

02.產品規格

本產品採用高性能芯片，提供高清晰度視頻，無縫動態畫面。使用前請仔細閱讀本手冊並妥善保存，我們希望本產品能滿足您的需求並長期服務於您！

03.功能介紹

電源鍵功能

功能一：開關機功能

在關機狀態下，長按3秒鐘【電源鍵】可開啟本機電源，機器自動開始工作。在開機狀態下長按【電源鍵】並保持3秒鐘本機自動保存錄像文件及用戶設置並關機。

功能二：關閉顯示屏功能

在開機狀態點按【電源鍵】機器將屏保，再次點按電源鍵關閉顯示屏，再次點按電源鍵打開顯示屏。

功能界面操作介紹

錄像界面

1. 錄影狀態、錄影時長計時及錄影分辨率顯示

2. 時間日期顯示

3. 狀態欄，打開相應的功能顯示相應的圖標，此同手機狀態欄

4. 一鍵返回主界面操作圖標

5. 錄影開/關操作圖標

6. 拍照/抓拍操作圖標

7. 一鍵錄音開/關聲音操作圖標

8. 一鍵錄影加鎖操作圖標

9. 前/後畫面操作圖標

ADAS智能駕駛模式

1. 返回主界面操作圖標

2. 自動校準開關操作圖標

3. 手動校準界面操作圖標

4. 高級駕駛輔助系統預警開/關操作圖標

5. 辅助预警设置界面操作图标

注意：如果錄影分辨率設置成4K+2.5K後，再去打開ADAS，分辨率會自動切換到2.5K+2.5K；如果打開ADAS後再去把分辨率設定成4K+2.5K，ADAS會自動關閉。

04.安裝指南

1. 關閉汽車引擎。

2. 將TF卡插入記錄儀卡槽。【注意】請使用高速TF卡（Class10以上），

容量不小於512MB，TF卡最大支援256GB。

3. 將記錄儀固定在汽車的原後視鏡上。

4. 將車載充電器插入汽車點煙器。

5. 用充電延長線將記錄儀的USB接口和車載充電器連接起來。【注意】佈

線時可將充電延長線沿著汽車擋風玻璃邊緣敷設。

6. 將後置攝像頭安裝在車輛後部，安裝時請注意方向。佈線可沿車輛頂棚

敷設。安裝完成後將後插頭接上記錄儀後置攝像頭接口。

7. 調整鏡頭位置，確保鏡頭與地面保持水平。

8. 發動引擎，檢查機器是否已安裝正確。【注意】當機器安裝正確，系統

工作指示燈點亮；機器啟動進入記錄狀態，錄影指示燈閃爍。請注意檢

查顯示幕上的畫面是否正常，如顯示畫面為倒像，請及時與我們聯絡。

05.APP連接使用教程

連接步驟

步驟1

掃描二維碼下載Honnmono App。下載完成後打開App並註冊一個帳戶。

步驟2

註冊完成後，進入“個人主頁”，點擊“添加設備”，跳轉到添加設備界面，點擊“行車記錄儀”模塊，添加你的行車記錄儀。

步驟3

手機連接WIFI，WIFI名稱：DriveEZ_D09_XXXXXX；開頭密碼：12345678；或者查看機子設置裡的WIFI名稱和密碼。連接WIFI完成後，回到Honnmono APP進行設備添加。點擊“加入記錄儀”，設備開始自動連接，連接成功跳轉到記錄儀頁面。

記錄儀預覽說明

點擊“進入記錄儀畫面”進入如下界面。

1. 設備在線顯示

2. 全屏按鈕

3. 暫停/開始錄製按鈕

4. 快拍按鈕

5. 視頻回放按鈕

6. 設置按鈕

06.常見故障
